Électroacupuncture : modalités techniques et implications pratiques dans les algies

Les derniers travaux de physiologie et d’imagerie concernant l’électroacupuncture dans les algies ont permis de se faire une idée plus précise de la nature de ses mécanismes neurophysiologiques. On connaît l’implication de la libération des neuropeptides opioïdes, l’action inhibitrice des récepteurs ionotropiques glutaminiques et la modulation de la douleur par le système inhibiteur descendant sérotoninergique et catécholaminergique [ [1] ]. Pour bien maîtriser cette technique, il convient alors de bien connaître les différents paramètres électrophysiologiques.

Caractéristiques paramétriques de l’électroacupuncture

La stimulation électrique des points d’acupuncture s’appelle l’électroacupuncture (EA). On utilise des appareils permettant de délivrer soit des courants pulsés alternatifs à moyenne nulle (constitués d'impulsions soit positives, soit négatives, mais qui ne changent pas de polarité cycliquement), soit des courants pulsés unidirectionnels (constitués d’impulsions uniquement positives). Les appareils doivent être manufacturés de manière réglementaire, car dans une étude, il s’est avéré qu’au moins deux des paramètres mesurés sur trois ne se trouvaient pas dans la marge de sécurité des valeurs données par le constructeur, ce qui peut être inquiétant pour le patient [ [2] ].

Le courant est caractérisé par :

-  la forme de son impulsion : carrée ou rectangulaire,

- la durée de cette impulsion : variable de 0,1 ms à 5 ms, (voir figure 1)

- l’intensité efficace : variable de 0,1 à 6 mA

- la fréquence : variable de 2 à 100 Hz

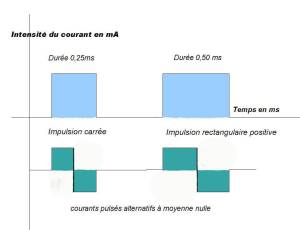

Figure 1. Courants pulsés d’impulsions de forme carrée ou rectangulaire alternatifs ou unidirectionnels.

Variables électrophysiologiques de l’électroacupuncture

Fréquence

De nombreux paramètres influencent l’action de l’électroacupuncture, en particulier l’utilisation de différentes fréquences, qu’elles soient basses (2 à 4 Hz) ou élevées (100 à 200 Hz). En effet, des études révèlent par exemple que l’EA à fréquence basse entraîne une libération d’enképhaline, de bêta-endorphine et d’endomorphine, alors qu’à fréquence haute, il y a libération d’un autre type d’endorphine : la dynorphine [ [3] , [4] , [5] , [6] , [7] , [8] , [9] ].

Dès 1992, Chen et Han montrent que l’analgésie produite par l’EA (durée d’impulsion de forme carrée de 0,3 ms) est médiée par trois types de récepteurs opioïdes [ [10] , [11] ]. Ainsi, l’EA à 2 Hz active les récepteurs μ et δ ; celle à 100 Hz, les récepteurs κ. Mais mieux, l’EA à 15 Hz produit une activation des trois sortes de récepteurs chez le rat [9 ].

En 1996, Guo et coll. [ [12] , [13] ] démontrent que l’électroacupuncture à 2 Hz et à 100 Hz (durée d’impulsion de forme rectangulaire de 0,3 ms) a un effet sur le niveau de l’expression des gènes encodant trois neuropeptides du cerveau chez le rat. Ainsi la stimulation à 2 Hz augmente l’expression c-fos au niveau du noyau arqué de l’hypothalamus avec augmentation de l’expression de l’ARN messager pour un précurseur de l’endorphine, le préproenképhaline (PPE). Au niveau, de la formation réticulaire rostro-médiale (noyau gigantocellulaire, paragigantocellullaire, formation réticulaire latérale), la stimulation à la fréquence de 100 Hz augmente sélectivement l’expression de l’ARN messager pour le préprodynorphine (PPD). Les auteurs montrent aussi que les protéines proto-oncogènes c-fos et/ou c-jun jouent davantage un rôle dans la transcription des gênes des opioïdes PPD que dans celles de PPE et des POMC [12 ,13 , [14] ].

L’électroacupuncture (ES36, RA6) à la fréquence de 2 Hz agit aussi dans les algies en diminuant la réponse à l’inflammation locale par l’intermédiaire de la modulation de l’expression des récepteurs ionotropes au glutamate et en particulier le récepteur au  N-méthyl-D-aspartate (NMDA) dans la corne dorsale de la moelle épinière [ [15] , [16] ]. Malheureusement, dans ces études, du fait du manque de groupe contrôle sham, les résultats ne peuvent attribués complètement à l’action de l’électroacupuncture seule.

Selon la fréquence de la stimulation, l’EA chez les rats diminue la douleur neuropathique induite par ligature d’un nerf rachidien. Il a ainsi été observé que l’EA à basse fréquence (2 Hz) sur le ES36 et RA6 produisait davantage d’effets antinociceptifs et prolongés dans le temps sur l’allodynie (douleur produite par un stimulus non nociceptif) et l’hyperalgie nociceptive thermique que l’EA à haute fréquence (100 Hz) sur un modèle de rats. Les récepteurs opioïdes et les récepteurs NMDA participent à ces effets antalgiques de longue durée [ [17] , [18] ].

La combinaison des fréquences alternées et asynchrones permet d’améliorer l’action de l’EA. Ainsi deux modes d’EA ont été étudiés : le mode 2+100 Hz, mode où la stimulation de 2 Hz est appliquée à la patte arrière gauche du rat en même temps que 100 Hz à la patte arrière droite ; le mode 2/100Hz où la stimulation 2 Hz est alternée toutes les 3 secondes avec celle de 100 Hz. Il s’avère que le mode 2/100 Hz est 40% plus antalgique que le mode 2+100 Hz (p<0,01). L’injection intrathécale d’un antagoniste des récepteurs opioïdes mu a bloqué l’effet anti-nociceptif du mode 2/100 Hz, mais pas celui de l’EA 2+100 Hz, tandis que l’injection d’un antagoniste des récepteurs opioïdes kappa a bloqué les deux modes d’EA. En conclusion, l’EA 2/100 Hz augmente la libération à la fois des endomorphines-2 et de la dynorphine. L’EA 2+100 Hz libère seulement la dynorphine [ [19] ].

Lao et coll. ont créé un modèle de douleur inflammatoire par injection d’adjuvant de Freund (émulsion d'eau et d'huile quelquefois additionnée de bactéries, bacilles de Koch inoffensifs) sur la patte arrière des rats. Ils ont évalué ensuite les paramètres de l’analgésie par EA (fréquence, intensité, durée du traitement, et durée d'impulsion). Ils précisent ainsi que l’analgésie par EA à 10 Hz est plus efficace que celle à 100 Hz pour les traitements antalgiques à long terme. L’EA à 100 Hz est à privilégier pour les effets rapides à court terme [ [20] ].

Plus récemment, on constate que l’EA à 100Hz (intensité 0,5 mA, onde biphasique carrée asymétrique) entraîne un effet antinociceptif qui est variable en fonction du point d’acupuncture stimulé et sans doute en fonction de l’algie. Ainsi sur un modèle de douleur orofaciale induite par chaleur sur la branche maxillaire du nerf trigéminal chez le rat, l’EA à 100 Hz appliquée sur le ES36 pendant 20 minutes sera analgésique, mais pas l’EA à 5 Hz et 30 Hz. Pas d’action analgésique non plus de l’EA à 5, 30 ou 100 Hz appliquée sur le GI4. L’effet antinociceptif de l’électroacupuncture est médiée par l’activation des opioïdes endogènes (la dynorphine dans ce cas), elle même activée par le monoxyde d’azote (NO) et dépend donc de la localisation de la douleur, du choix du point et de la fréquence de stimulation [ [21] ].

Intensité

Huang et coll. vont montrer chez la souris que l’analgésie induite par EA varie en fonction de la fréquence, mais aussi de l’intensité. Ainsi l’analgésie ne sera produite chez la souris (évaluée par le test de tail-flick qui mesure la latence entre l’application de la stimulation thermique et le premier mouvement échappatoire de la queue) qu’à partir d’une intensité de 0,5 mA et sera à son optimum pour 2 Hz et 100 Hz (durée d’impulsion carrée commune respectivement de 0,6 ms et 0,2 ms) par rapport au groupe témoin [ [22] ].

Une autre étude montre l’importance de l’intensité de l’EA. Les récepteurs opioïdes du noyau thalamique submédian sont impliqués dans l’analgésie de l’EA à haute intensité et basse fréquence (5 mA, 5 Hz par série d’impulsions carrées constantes de 0,3ms) alors qu’à haute fréquence et faible intensité (50 Hz, 0,5mA), c’est le noyau antérieur prétectal qui intervient, tout en sachant que ces deux structures sont habituellement impliquées dans la modulation du système inhibiteur descendant [ [23] ].

Lao et coll. constatent que les fréquences 10 et 100 Hz à une intensité de courant de 3 mA produisent la plus grande analgésie. Une intensité moindre à 1 ou 2 mA est moins efficace [20 ].

Durée de l’impulsion

La durée d’impulsion électrique correspond à celle d’un stimulus constant. Ainsi, dans une période de temps donnée et à une fréquence de 10 Hz, une impulsion d’une durée de 2 ms fournit vingt fois plus de stimuli électriques qu’une impulsion de 0,1 ms. Romita et coll. ont évalué la durée d’impulsion électrique de l’EA (4 Hz) nécessaire pour une analgésie efficace sur un modèle de nociception-chaleur chez le rat. Ils constatent qu’une durée d'impulsion (de forme carrée monophasique) de 0,2 ms est satisfaisante en terme de persistance et d’efficacité de la réponse antinociceptive à court terme mais celle-ci s’atténue sur le long terme par rapport aux réponses produites avec une EA à une impulsion de 2 ms ou 5 ms. Cela s’explique par le fait que l’activation des fibres C nécessite généralement une durée d’impulsion au minimum de 0,5 ms, voire égale ou supérieure à 1 ms [ [24] ]. De ce fait, dans leur étude suivante sur l’action antinociceptive de l’EA , ils ont choisi une EA à 4 Hz avec une impulsion de forme carrée de 2 ms appliquée pendant 20 mn [ [25] ].

L’étude paramétrique de Lao et coll. analyse toutes les variables électrophysiologiques de l’EA : fréquence, intensité, durée d’intervention, spécificité du point d’acupuncture et surtout une des seules à étudier précisément la durée de l’impulsion. La durée d’impulsion a été aussi étudiée avec un stimulateur électrique (A300 pulsemaster^®, World Precision Instruments) (figure 2). Les auteurs ont observé dans ce travail qu’avec une intensité de 1 mA, une EA de 10 Hz/2 ms produit un effet antalgique à court terme similaire à celle produite à une intensité de 3 mA et une fréquence de 100 Hz avec une impulsion de 0,1ms. Ils objectivent aussi que les effets prolongés observés à 10 Hz/0,1ms disparaissent quand la durée d’impulsion passe à 2 ms. Il apparaît ainsi que l’accroissement de la durée de l’impulsion a le même effet que l’accroissement de la fréquence électrique ou que l’augmentation moyenne de la durée de stimulation [20 ].

Figure 2. Le stimulateur A300 pulsemaster.

Durée d’intervention

Lao et coll. ont montré aussi qu’une EA délivrée pendant 20 minutes est plus adaptée dans l’analgésie qu’un traitement court (10 mn) ou long (30 mn). Le VB30 (huantiao) est plus efficace que le point 5TR (waiguan) ou qu’un point placebo ou même que le point VB30 opposé à l’inflammation algique. D’où spécificité de l’action du point d’acupuncture [20 ].

Sur un modèle de douleur inflammatoire induite chez le rat par l’adjuvant de Freund, l’EA appliquée avec un Han’s Acupoint Nerve Stimulator (HANS), 100 Hz, 0,5-1,0-1,5 mA, 10 min pour chaque intensité, impulsion carrée de 0,2ms en une seule session sur 36ES et 6RP augmente de façon statistiquement significative le seuil de retrait dans les algies mécaniques mais pas dans les algies thermiques (plaque chaude à 52 +/- 0,2°C). La répétition des sessions deux fois par semaine pendant 4 semaines montre une diminution sensible de l'hyperalgésie mécanique à la troisième et quatrième semaine, sans incidence sur l’hyperalgésie thermique. L’effet analgésique est inhibé par la naloxone, objectivant encore l’intervention du système opioïde [ [26] ].

Taguchi [ [27] ] a induit une hyperalgie en injectant de la carragénine (inducteur inflammatoire extrait d’algues rouges) dans le tissu sous-cutané de la patte postérieure de rats afin d’étudier l’effet analgésique de différentes fréquences, d’intensités et de durée de l’EA. Les seuils nociceptifs ont été évalués par un test de Randall-Selitto qui permet de les déterminer en exerçant une pression mesurable. L’EA (durée d’impulsion de forme carrée biphasique de 0,1 ms) sur ES36 a été appliquée à 3, 15 ou 100 Hz pendant 1, 15, ou 60 minutes. L’EA est commencée trois heures après l’injection de carragénine. L’EA à 3 Hz (au bout de 15mn et à 60 minutes) a induit une analgésie statistiquement significative qui a persisté pendant 24 heures après l’injection. Par contre, pas d’analgésie avec l’EA à 15 ou 100 Hz dans le cadre des algies provoquées par la carragénine chez le rat à la différence de celle provoquée par l’adjuvant de Freud [20 ]. Importance donc de la fréquence, de la durée dans l’induction de l’analgésie. Le tableau I récapitule les principaux résultats de ces travaux.

Tableau I. Récapitulatif des principaux travaux et leurs conclusions.

La tolérance

En 1981, la tolérance à l’analgésie acupuncturale a été décrite en observant que la durée de l’analgésie était corrélée à la durée de l’administration de l’EA. Appliquée au rat pendant 30 mn, l’EA augmente son seuil de tolérance à la douleur de 89%. Lorsque la stimulation est répétée plus de six sessions consécutives avec des intervalles de repos de 30 mn, une sensibilité décroissante (tolérance) va se développer avec un retour à l’état basal [ [28] ]. Cette tolérance est le résultat d’une désensibilisation des récepteurs opioïdes (down regulation), mais aussi à la libération de l’octapeptide cholecystokinine (CCK-8) [ [29] ]. Han et coll. vont même annuler le phénomène de tolérance par une injection intraventriculaire d’antisérum de CCK-8 au groupe de rats ayant bénéficié d’EA en continu pendant 8h [ [30] ]. Il a été ainsi mis en évidence chez le rat que CCK-8 réalise un rétro-contrôle négatif de l’analgésie électroacupuncturale au delà de 30 mn de stimulation, et en fonction des fréquences. Le pourcentage d’augmentation en CCK-8 est obtenu à la fin de la première heure (+36%), atteint un niveau maximal  (+60%) à la fin de la 2^ème heure, fluctue entre 3 et 5 h puis se maintient à haut niveau (+54%) à la fin de la 6^ème heure. Ce sont les fréquences hautes de 15 Hz ou 100 Hz qui libèrent davantage de CCK-8 [ [31] , [32] ]. Il faut noter que l’électroacupuncture à 100 Hz (0,2-0,3 mA, impulsion de 0,3ms, 30 mn) du 36ES limite la satiété chez les rats Sprague-Dawley LETO en rapport avec la CCK agissant sur le récepteur CCK-1 [ [33] ].

La CCK-8 n’est pas le seul anti-opioïde intervenant dans la tolérance de l’électroacupuncture. Tian et coll. montrent que l’orphanine FQ (ou nociceptine) participe également à la modulation de l’analgésie induite par l’EA à 100 Hz [ [34] ] et que la tolérance produite par EA (100Hz, 3mA, impulsion carrée de 0,3 ms sur le 36ES et 6RP) sera réversible par injection intracérébro-ventriculaire d’anticorps anti-orphanine FQ (OFQ-ab) [ [35] ].

Différences individuelles et potentialisation de l’EA

Il existe des différences individuelles à l’électroacupuncture. En effet, de nombreux auteurs ont distingué des répondeurs et non répondeurs sensibles à l’EA. Le mécanisme impliqué est double : un bas niveau de libération de peptides opioïdes dans le SNC et un haut niveau de libération de CCK-8 dans la substance grise périaqueducale [ [36] , [37] ].

Prolonger l’effet analgésique de l’électroacupuncture est possible en la combinant avec la dizocilpine (MK-801), antagoniste non compétitif du récepteur NMDA du glutamate. Sur un modèle d’hyperalgie provoquée par injection de Freund dans le coussinet plantaire de la patte de rat, l’EA (30VB) à la fréquence de 10 et 100 Hz (A300 pulsemaster® : impulsion de 0,1ms à 3 mA) associée au MK-801 en sous-dose efficace est statistiquement plus antalgique (p<0,05) que  le MK-801 seul [ [38] ]. On a le même effet synergique avec l’indométacine [ [39] ] ou avec de faibles doses de celecoxib [ [40] ].

Que retenir ? Les points essentiels

Fréquence : dans les algies, il faut stimuler à la fois en basse (2 Hz) et haute fréquence (100 Hz), chacune durant 3 secondes en alternance, de sorte que les quatre sortes de peptides opioïdes (enképhalines, endorphine, endomorphine et dynorphines) soient libérées simultanément, produisant une interaction synergique. Une possibilité équivalente est de stimuler dans la fréquence 15 Hz qui entraîne la même action sur les neuropeptides. A noter que les fréquences hautes (100 Hz) sont à privilégier si on veut une action immédiate à court terme, alors que les basses (2 Hz) produisent une action antalgique plus durable.

Durée de l’impulsion : en pratique, il n’est pas possible d’agir sur cette variable qui est en général fixée par le constructeur à 0,5 ms, valeur optimum pour les différentes fréquences.

Intensité de la stimulation : plus l’intensité sera forte et plus l’antalgie sera meilleure. Demander donc au patient d’endurer la limite du supportable, tout en sachant que la plupart des appareils ne délivrent généralement que 4 à 5 mA sur 1000 Ohm d’intensité efficace maximale.

Durée d’intervention : pas plus de 30 mn. Au-delà, le phénomène de tolérance se déclenche par activation du système anti-opioïde.

Spécificité du point d’acupuncture : bien choisir le point et la fréquence de stimulation en fonction de l’algie.

Implications pratiques dans les algies

Des essais contrôlés randomisés (ECR) ont mis en pratique les données expérimentales. Pour exemple, un ECR en double aveugle contre placebo de haute qualité méthodologique (jadad à 5) concernant les douleurs post-thoracotomiques chez 27 patients opérés suite à un carcinome pulmonaire a montré que dans le groupe EA, il y avait au deuxième jour une diminution de l’usage de la morphine statistiquement significative par rapport au groupe placebo (7,5 +/- 5 mg versus 15,6 +/- 12 mg ; p < 0,05). Les points de l’EA utilisés étaient : GI4, VB34, VB36 et TR5, points reconnus pour leur influence sur les algies thoraciques. L’EA était commencée immédiatement au retour de la salle d’opération. Le patient recevait deux sessions de 30 mn par jour d’EA à la fréquence de 60 Hz et cela pendant un total de 7 jours. La fréquence 60 Hz a été choisie comme fréquence moyenne (comme le 15 Hz) entraînant une action sur tous les récepteurs opioïdes. Cependant, les auteurs recommandaient de réaliser d’autres études en utilisant différentes fréquences [ [41] ].

En conclusion, l’électroacupuncture doit faire partie de l’arsenal de tout acupuncteur dans les algies de quelque nature que ce soit, à condition d’en bien maîtriser tous les paramètres. La découverte de l’action de l’EA sur la libération des neuropeptides opioïdes a même engendré des études cliniques dans les addictions aux morphiniques. Ainsi, Zhang et coll. [ [42] ] ont permis une détoxication de 121 héroïnomanes au bout de 14 jours suite à une électroacupuncture pluri-quotidienne alternées de 2 et 100 Hz utilisant la méthode d’EA issus des travaux de Han [3 ,6 ,7 ]. Plus récemment, Mu et coll. objectivent une amélioration des effets de sevrage dans l’addiction à l’héroïne grâce à l’EA de points jiaji (EX-B2) [ [43] ]. Malheureusement, ces deux ECR montrant une efficacité, résultent d’études en langue chinoise dont l’évaluation méthodologique reste difficile à apprécier [ [44] , [45] ].
